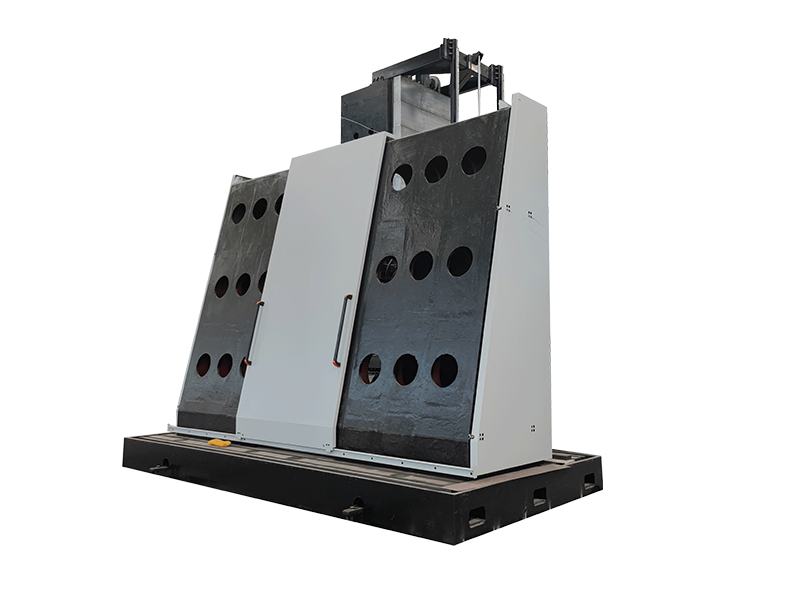

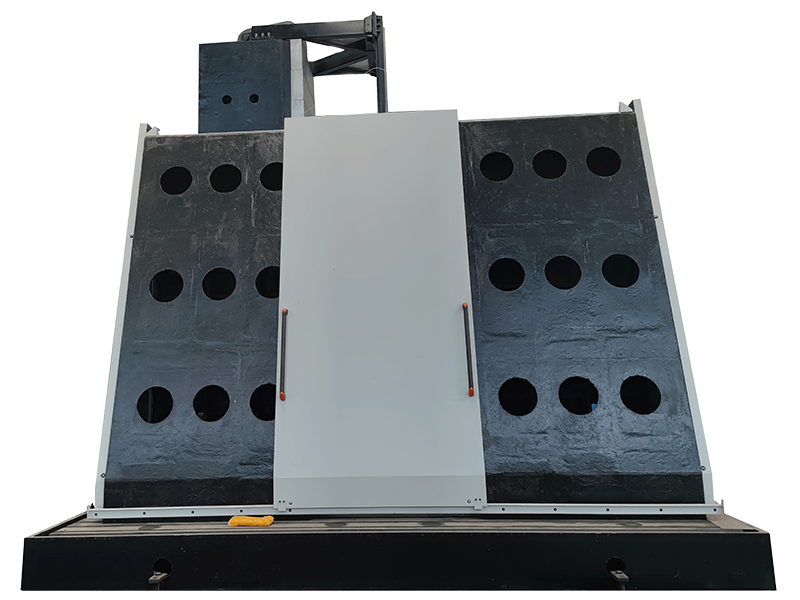

卧式双主轴数控深孔钻床

机床性能描述

TLD系列卧式双主轴数控深孔钻床可在单质材料及复合材料上实现钻深孔的功能，采用BTA内冷高速钻孔。主要用于石油、化工、核电等行业换热器管板上孔的加工。机床控制使用西门子数控系统控制，提高了机床的稳定性及生产效率。机床采用三向控制（X轴—立柱的纵向移动、Y轴—钻孔系统的进给、Z轴—主轴滑台的升降），加工过程数控，操作十分方便。

主要结构、性能特点。

1．机床的主要组成部分。

　　　本机床主要由床身部分、立柱部分、双主轴进给滑台部分、工作台及弯板部分、电气部分、数控部分、液压部分、润滑部分、冷却部分、排屑部分、防护部分等组成。

2．结构布局与特点。

　　　整机采用立柱移动，工作台固定结构。立柱在床身上作Ｘ向移动；钻削头系统在立柱上做Y向移动；主轴在滑台作Z向移动。主轴与滑台置于立柱前侧，后侧装有动平衡装置，保证升降部件运动的可靠性。整机布局合理、美观。

3．大件

主要大件如床身、立柱、工作台及弯板等均系铸造件，经热处理时效处理，刚性稳定性俱佳。

4. 数控滑台与钻削动力头

钻削动力头Z方向由伺服电机和滚珠丝杠副驱动，实现动力头快进、工进、快退、停止等动作。

高速钻削动力头采用主轴专用伺服电机，进给为伺服电机和滚珠丝杠驱动。工作进给速度由数控调整设定。高速钻削动力头可水平安装BTA钻头，钻削动力头安装在数控滑台上，随滑台上下移动。

机床有两个主轴，可以同时运转也可以单独独立运转，两主轴的间距通过调整垫块的厚度来进行调整，调整范围170～220mm。

5．支撑与导轨

　  Ｘ、Y，Z向采用宽型超重直线滚柱导轨，导轨运动灵敏度和运行精度高，承载能力强,该导轨组合结构形式刚性好，摩擦系数小，运动灵敏度高，性能优越。承载能力大，能承受强力重切削，且机床的精度稳定性极好，使用寿命长。

6.润滑系统

导轨、滚珠丝杆等所有运动的零部件有完善的集中润滑系统，可实现定时、定量全自动润滑。

7．显示系统采用西门子液晶显示，显示性能稳定可靠，维护方便。

8．安全防护

　⑴Ｘ向导轨采用伸缩防护罩伸缩防护，确保导轨和丝杆工作的可靠性和使用寿命。

　⑵主电机、进给电机均设有超载、过热电气保护功能。各向进给机构设有限位和极限挡块控制装置，机床工作安全可靠。

　⑶所有移动管线全部采用金属或非金属链条装置做安全防护

9．排屑系统与冷却系统

机床配备排屑器、磁辊过滤机和冷却系统。切削液和铁屑经过排屑通道进入排屑器，排屑器的立式多级液压泵把切削液泵入磁辊过滤机进行过滤，然后切屑液进入配有工业制冷机的冷却箱，冷却后在泵入钻头处，形成循环，对切削油进行循环利用。





项     目		单位	TLD4025-2	TLD5025-2	TLD6030-2
工件尺寸	最大工件直径	mm	Φ4000	Φ5000	Φ6000
	免翻转加工工件最大直径	mm	Φ2500	Φ2500	Φ3000
	最大钻孔深度	mm	800	800	800
	钻孔直径范围（BTA）	mm	Ф16～Ф40	Ф16～Ф40	Ф16～Ф40
行程	立柱纵向行程（X轴）	mm	4000	5000	6000
	滑台上下行程（Y轴）	mm	2700	2700	3200
	主轴进给行程（Z轴）	mm	900	900	900
移动速度	X轴	mm/min	0-6000	0-6000	0-6000
	Y轴	mm/min	0-6000	0-6000	0-6000
	Z轴	mm/min	0-4000	0-4000	0-4000
加工精度	孔圆度公差	mm	±0.02	±0.02	±0.02
	孔直线度	mm	0.10/100	0.10/100	0.10/100
	孔中心距公差	mm	±0.10/100	±0.10/100	±0.10/100
	孔径精度		IT8～IT10	IT8～IT10	IT8～IT10
	孔表面粗糙度		Ra1.6～3.2	Ra1.6～3.2	Ra1.6～3.2
主轴	主轴转速	rpm/min	30-3000	30-3000	30-3000
	主轴数量	个	2	2	2
	主轴中心距（可调）	mm	170～220	170～220	170～220
	伺服主轴电机	kW	2×22	2×22	2×22
电机功率	X轴	kW	5.2	5.2	5.2
	Y轴	kW	4.3	4.3	4.3
	Z轴	kW	2.1	2.1	2.1
	液压泵	kW	2.2	2.2	2.2
	冷却泵	kW	2×22	2×22	2×22
	油冷机	kW	2×11	2×11	2×11
	排屑器	kW	0.75	0.75	0.75
数控系统	数控系统		西门子828D	西门子828D	西门子828D
机床重量	单位	T	90	95	105
机床外形尺寸	长×宽×高（参考）	mm	11600×6000×4600	12600×6000×4600	13.6×6.5×5.2
